Mola de força constante
Encomende de segunda a quinta-feira antes das 15:30h e sexta-feira antes das 14:45h e nós enviaremos a sua encomenda no mesmo dia, com uma entrega prevista no prazo de 4 a 6 dias. Isto aplica-se a todas as molas de força constante em stock.
Consulte os descontos de quantidade e os preços, clicando no carrinho de compras ao lado do produto pretendido.
Utilize os seletores deslizantes em baixo para uma navegação rápida e fácil.
As molas de força constante sem caixa são feitas de banda de aço inoxidável (Tipo 301) e têm uma força bastante constante distribuída na extensão e retração. Existe uma diferença de força entre o movimento para fora e para dentro da cinta. A utilização recomendada é que no mínimo 1½ voltas da banda da mola permaneçam no eixo em extensão total. Isto prolonga a vida útil da mola de força constante.

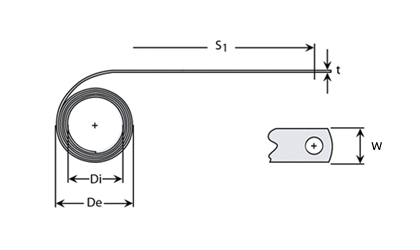

| Ver preços - Adicionar ao carrinho | Di Diâmetro interior (mm) |
De Diâmetro exterior (mm) |
Fn Carga máxima em Ln (N) |
t Espessura do material (mm) |
W Largura da banda (mm) |
S1 Extração (mm) |
Service life cyclus Ciclo de vida útil (unidades) |
hm Orifício para montagem (mm) |
Material | REF | Stock | Desenho técnico | Ler mais | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 33,00 | 36,00 | 1,65 | 0,18 | 12,70 | 381,00 | 40.000,00 | 3,30 | Aço inoxidável 301 | CF025-0037 |
|
|||||
| 37,00 | 41,00 | 6,50 | 0,25 | 15,87 | 705,00 | 25.000,00 | 5,00 | Aço inoxidável 301 | CF035-0146 |
|
|||||
| 37,00 | 47,50 | 73,70 | 0,50 | 31,75 | 1.044,00 | 4.000,00 | 5,00 | Aço inoxidável 301 | CF050-1656 |
|
|||||
| 39,50 | 44,50 | 9,30 | 0,30 | 19,00 | 925,00 | 25.000,00 | 5,00 | Aço inoxidável 301 | CF045-0209 |
|
|||||
| 40,00 | 43,00 | 2,22 | 0,20 | 14,99 | 457,00 | 40.000,00 | 4,70 | Aço inoxidável 301 | CF030-0050 |
|
|||||
| 41,00 | 47,00 | 12,50 | 0,30 | 25,40 | 921,00 | 25.000,00 | 5,00 | Aço inoxidável 301 | CF045-0281 |
|
|||||
| 47,00 | 50,00 | 3,34 | 0,25 | 17,27 | 533,00 | 40.000,00 | 4,70 | Aço inoxidável 301 | CF036-0075 |
|
|||||
| 47,00 | 57,00 | 111,00 | 0,64 | 38,00 | 1.052,00 | 4.000,00 | 6,70 | Aço inoxidável 301 | CF052-2494 |
|
|||||
| 49,00 | 60,00 | 147,00 | 0,64 | 50,80 | 1.052,00 | 4.000,00 | 6,70 | Aço inoxidável 301 | CF052-3303 |
|
|||||
| 51,00 | 56,50 | 15,60 | 0,38 | 25,40 | 955,00 | 25.000,00 | 5,00 | Aço inoxidável 301 | CF048-0350 |
|
- CF025-0037Em stock: 204
Di - Diâmetro interior (mm) 33,00De - Diâmetro exterior (mm) 36,00Fn - Carga máxima em Ln (N) 1,65t - Espessura do material (mm) 0,18W - Largura da banda (mm) 12,70S1 - Extração (mm) 381,00Service life cyclus - Ciclo de vida útil (unidades) 40.000,00hm - Orifício para montagem (mm) 3,30Material Aço inoxidável 301
- CF035-0146Em stock: 53
Di - Diâmetro interior (mm) 37,00De - Diâmetro exterior (mm) 41,00Fn - Carga máxima em Ln (N) 6,50t - Espessura do material (mm) 0,25W - Largura da banda (mm) 15,87S1 - Extração (mm) 705,00Service life cyclus - Ciclo de vida útil (unidades) 25.000,00hm - Orifício para montagem (mm) 5,00Material Aço inoxidável 301
- CF050-1656Em stock: 215
Di - Diâmetro interior (mm) 37,00De - Diâmetro exterior (mm) 47,50Fn - Carga máxima em Ln (N) 73,70t - Espessura do material (mm) 0,50W - Largura da banda (mm) 31,75S1 - Extração (mm) 1.044,00Service life cyclus - Ciclo de vida útil (unidades) 4.000,00hm - Orifício para montagem (mm) 5,00Material Aço inoxidável 301
- CF045-0209Em stock: 56
Di - Diâmetro interior (mm) 39,50De - Diâmetro exterior (mm) 44,50Fn - Carga máxima em Ln (N) 9,30t - Espessura do material (mm) 0,30W - Largura da banda (mm) 19,00S1 - Extração (mm) 925,00Service life cyclus - Ciclo de vida útil (unidades) 25.000,00hm - Orifício para montagem (mm) 5,00Material Aço inoxidável 301
- CF030-0050Em stock: 205
Di - Diâmetro interior (mm) 40,00De - Diâmetro exterior (mm) 43,00Fn - Carga máxima em Ln (N) 2,22t - Espessura do material (mm) 0,20W - Largura da banda (mm) 14,99S1 - Extração (mm) 457,00Service life cyclus - Ciclo de vida útil (unidades) 40.000,00hm - Orifício para montagem (mm) 4,70Material Aço inoxidável 301
- CF045-0281Em stock: 299
Di - Diâmetro interior (mm) 41,00De - Diâmetro exterior (mm) 47,00Fn - Carga máxima em Ln (N) 12,50t - Espessura do material (mm) 0,30W - Largura da banda (mm) 25,40S1 - Extração (mm) 921,00Service life cyclus - Ciclo de vida útil (unidades) 25.000,00hm - Orifício para montagem (mm) 5,00Material Aço inoxidável 301
- CF036-0075Em stock: 42
Di - Diâmetro interior (mm) 47,00De - Diâmetro exterior (mm) 50,00Fn - Carga máxima em Ln (N) 3,34t - Espessura do material (mm) 0,25W - Largura da banda (mm) 17,27S1 - Extração (mm) 533,00Service life cyclus - Ciclo de vida útil (unidades) 40.000,00hm - Orifício para montagem (mm) 4,70Material Aço inoxidável 301
- CF052-2494Em stock: 40
Di - Diâmetro interior (mm) 47,00De - Diâmetro exterior (mm) 57,00Fn - Carga máxima em Ln (N) 111,00t - Espessura do material (mm) 0,64W - Largura da banda (mm) 38,00S1 - Extração (mm) 1.052,00Service life cyclus - Ciclo de vida útil (unidades) 4.000,00hm - Orifício para montagem (mm) 6,70Material Aço inoxidável 301
- CF052-3303Em stock: 44
Di - Diâmetro interior (mm) 49,00De - Diâmetro exterior (mm) 60,00Fn - Carga máxima em Ln (N) 147,00t - Espessura do material (mm) 0,64W - Largura da banda (mm) 50,80S1 - Extração (mm) 1.052,00Service life cyclus - Ciclo de vida útil (unidades) 4.000,00hm - Orifício para montagem (mm) 6,70Material Aço inoxidável 301
- CF048-0350Em stock: 59
Di - Diâmetro interior (mm) 51,00De - Diâmetro exterior (mm) 56,50Fn - Carga máxima em Ln (N) 15,60t - Espessura do material (mm) 0,38W - Largura da banda (mm) 25,40S1 - Extração (mm) 955,00Service life cyclus - Ciclo de vida útil (unidades) 25.000,00hm - Orifício para montagem (mm) 5,00Material Aço inoxidável 301
Banda de aço inoxidável tipo 301
Temperatura de serviço entre -200 ºC e +200 ºC
Diâmetro interior (Di): +/- 15%
Diâmetro exterior (De): +/- 15%
Capacidade máxima (Fn): +/- 20% medida no movimento para fora.
Este tipo de mola de força constante é feito de aço inoxidável (tipo 301) e a mola terá uma força bastante constante ao longo de toda a extensão. A força varia, dependendo se é medida no movimento da fita para fora ou para dentro. É recomendado que permaneçam no mínimo 1½ voltas da mola no eixo na sua extensão total.
